Medidor de agua a granel

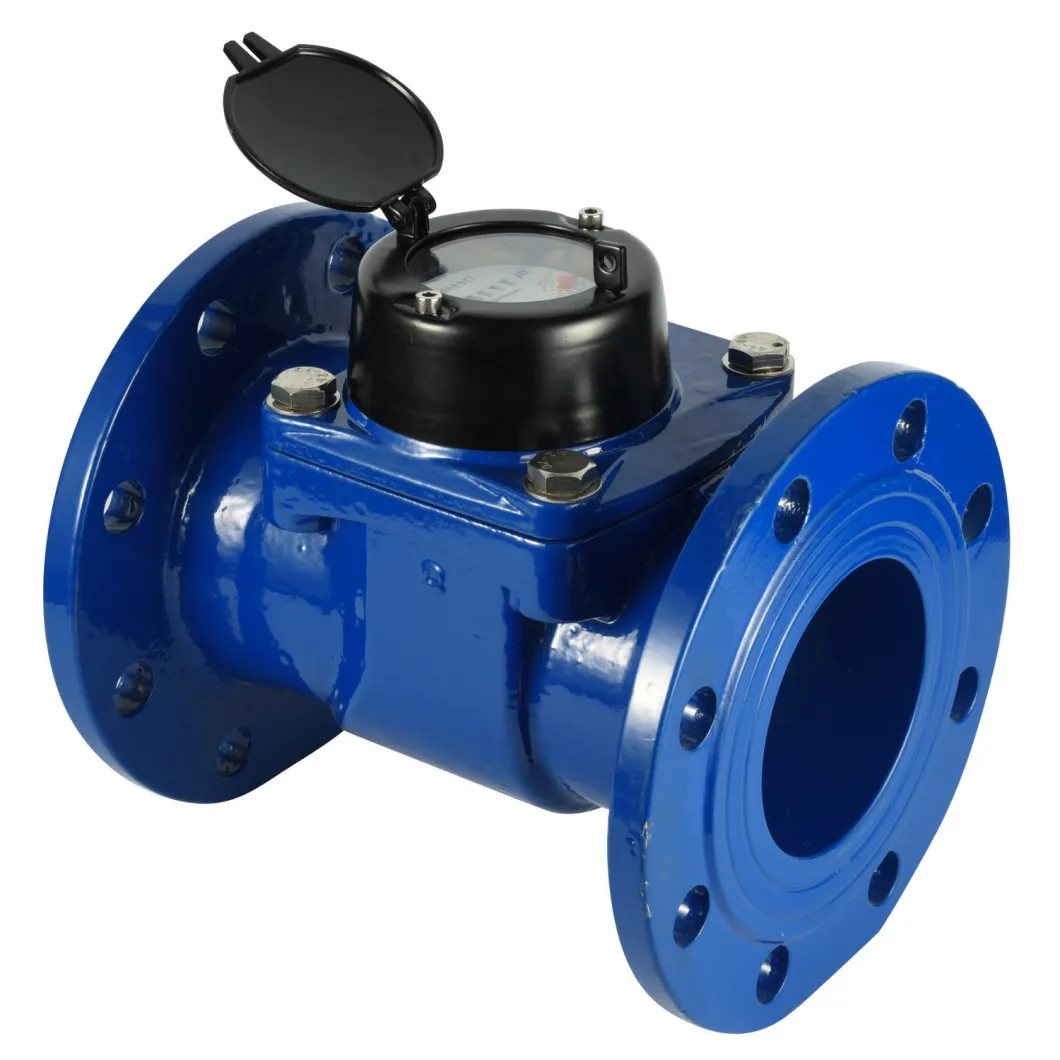

LXLC-K es un medidor de agua fría woltman de elemento extraíble con alta precisión para aplicaciones industriales y de riego que mide altos flujos de agua potable fría que pasa a través de las tuberías en tamaños de 50 mm a 500 mm.
Funciones
* Accionamiento magnético, menor resistencia de transmisión.
* Escudo magnético, para protección del campo magnético externo.
* El mecanismo de medición puede ser extraíble del cuerpo para verificar, mantener y reemplazar, y el cuerpo no necesita ser desmontado de la tubería.
* Baja pérdida de presión. Larga vida laboral.
* Puede equiparse con interruptor de lengüeta.
Cumplimiento de normas
Los datos técnicos se ajustan a la norma ISO 4064 Clase B/Clase C, R80, R100, R160
Condiciones de trabajo
Temperatura del agua: ≤50ºC para contador de agua fría
Temperatura del agua: ≤90ºC para medidor de agua caliente
Presión de agua: ≤1MPa o 1.6MPa o 4.0 MPa opcional (10bar o 16bar r 40 bar opcional)
Requisitos de instalación
*El medidor se puede instalar en posición horizontal, vertical o inclinada, con la dirección del flujo como lo indica la flecha lanzada en el cuerpo del medidor con el registro hacia arriba.
* El medidor debe tener 10 diámetros de tubería recta por delante del medidor y 5 diámetros de tubería recta después para asegurar el flujo adecuado a través del medidor.
*La tubería debe ser enjuagado antes de la instalación.
* El medidor debe estar constantemente lleno de agua durante la operación.
Error máximo permitido
En la zona inferior desde Qmin(Q1) inclusive hasta pero excluyendo Qt (Q2) es ±5%.
En la zona superior desde Qt(Q2) inclusive hasta e incluyendo Qmax(Q4) es ±2% (medidor de agua fría).
En la zona superior desde Qt(Q2) inclusive hasta e incluyendo Qmax (Q4) es ±3% (medidor de agua caliente).
PRINCIPALES DATOS TÉCNICOS Según ISO4064:2003 (Antigua Norma)
| Tamaño del medidor | Medición | Flujo máximo | Flujo nominal | Flujo de transición | Flujo mínimo | Lectura mínima | Lectura máxima | |
| milímetro | clase | m³/h | m³ | |||||
| 50 | B | 30 | 15 | 3.00 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5.00 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8.00 | 1.20 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12.00 | 1.80 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20.00 | 3.00 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30.00 | 4.50 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50.00 | 7.50 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80.00 | 12.00 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120.00 | 18.00 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160.00 | 24.00 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200.00 | 30.00 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300.00 | 45.00 | 0.02 | 999999999 | |
PRINCIPALES DATOS TÉCNICOS Según ISO4064:2005 (Nueva Norma)
| Tamaño del medidor | Medición | P4 | P3 | P2 | P1 | Lectura mínima | Lectura máxima |
| milímetro | R | m³/h | m³ | ||||
| 50 | 100 | 31.25 | 25 | 0.40 | 0.25 | 0.0002 | 999999 |
| 65 | 100 | 50 | 40 | 0.64 | 0.40 | 0.0002 | 999999 |
| 80 | 100 | 78.7 | 63 | 1.01 | 0.63 | 0.002 | 999999 |
| 100 | 100 | 125 | 100 | 1.60 | 1.00 | 0.002 | 999999 |
| 125 | 100 | 200 | 160 | 2.56 | 1.60 | 0.002 | 999999 |
| 150 | 100 | 312.5 | 250 | 4.00 | 2.50 | 0.002 | 999999 |
| 200 | 100 | 500 | 400 | 6.40 | 4.00 | 0.002 | 999999 |
| 250 | 100 | 787 | 630 | 10.08 | 6.30 | 0.002 | 999999 |
| 300 | 100 | 1250 | 1000 | 16.00 | 10.00 | 0.02 | 9999999 |
| 350 | 100 | 2000 | 1600 | 25.60 | 16.00 | 0.02 | 999999999 |
| 400 | 100 | 3125 | 1600 | 25.60 | 16.00 | 0.02 | 999999999 |
| 500 | 100 | 5000 | 2500 | 40.00 | 25.00 | 0.02 | 999999999 |
Dimensiones y peso
| Tamaño del medidor | Longitud L | Ancho W | Altura H | Subproceso de conexión | ||
| milímetro | milímetro | D | Círculo de perno Dia D1 | Perno de conexión | ||
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 12V | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
PREGUNTAS MÁS FRECUENTES
P1. ¿Cuál es nuestra garantía?
R: 5 años de garantía. Si hay algún problema de calidad en nuestroMedidor de agua a granel, asumiríamos toda la responsabilidad.
P2. Por qué elegir JIANGBEIMedidor de agua a granel?
R: Probamos el caudal, la prueba de desmagnetización, la prueba de antimagnetismo, la pérdida de presión, la prueba de presión máxima, la prueba de resistencia, estrictamente de acuerdo con las normas ISO 4064 y EN 14154. Además, contamos con certificación CNASMedidor de agua a granellaboratorio para asegurarse de que nuestroMedidor de agua a granelpuede cumplir plenamente con los requisitos de diferentes clientes.
Q3. ¿Cuáles son sus términos de embalaje?
R: Generalmente, empacamosMedidor de agua a granel en cartón fuerte, palet de madera o caja de madera. Y también podemos poner su marca o LOGOTIPO en el empaque después de obtener sus cartas de autorización.
Q4. ¿Cuáles son sus condiciones de pago?
R: T / T 30% como depósito, y 70% antes de la entrega o 70% contra copia del conocimiento de embarque. Te mostraremos las fotos deustedMedidor de agua a granel y paquetes antes de pagar el saldo.
Q5. ¿Cuáles son sus condiciones de entrega?
R: EXW, FOB, CFR, CIF, DDU.
Q6. ¿Qué tal su tiempo de entrega?
R: En general, tomará alrededor de 10-15 días después de recibir su pago por adelantado. El plazo de entrega específico depende de los artículos y la cantidad de su pedido enMedidor de agua a granel.
Q7. ¿Puede producir de acuerdo con elMedidor de agua a granelMuestras?
R: Sí, podemos producir por sus muestras o dibujos técnicos. Podemos construir los moldes y accesorios.
