Introducción del producto

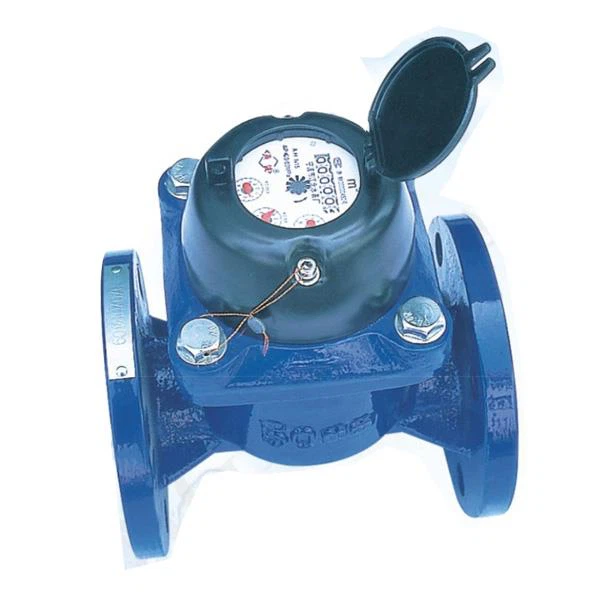

El medidor de flujo de agua de 2 pulgadas está diseñado para fines de construcción y suministro de agua urbana. El medidor de agua utiliza la tecnología de medición de tiempo de transporte avanzada única recientemente desarrollada por la compañía &, que presenta un bajo consumo de energía, un amplio rango de medición y una medición estable y confiable. Cada componente tiene una clasificación IP68 para garantizar un funcionamiento a largo plazo.
Solicitud
El medidor de flujo de agua de 2 pulgadas está diseñado para medir el volumen total de agua unidireccional que pasa a través de tuberías grandes, como agua de regazo, agua de pozo, agua de río y aguas residuales, excepto agua corrosiva.
Características
● Impulsado magnéticamente, antimagnético.
● El medidor de flujo de agua de 2 pulgadas tiene una estructura removible y es fácil de mantener.
● Gran capacidad de flujo, pequeña pérdida de presión, resistencia al impacto del agua y anticontaminación.
● Lectura clara, tiempo de servicio prolongado.
● Rendimiento superior a GB / T 778-2007 e ISO 4064
● Disponibilidad para equipar registros de lectura remota, tres tipos de señal de pulso, apta para uso con interruptor reed, diodo emisor de luz y sensor metálico.
Lectura mínima
Lectura máxima
Datos técnicos de flujo
Tamaño del medidor Dia DN (mm) | Q3/Q1 | Q2/Q1 | Tasa de flujo | Leer | |||||
Q4 Sobrecarga Tasa de flujo | Q3 Nominal Tasa de flujo | Q2 Transicional Tasa de flujo | Q1 Mínimo Tasa de flujo | Mínimo Capacidad de registro | Máximo Capacidad de registro | ||||
mm | m³/h | m³ | |||||||
50 | 20 | 4 | 31.25 | 25 | 5.0 | 1.25 | 0.0002 | 999999 | |
65 | 20 | 4 | 50 | 40 | 8.0 | 2.0 | 0.002 | 999999 | |
80 | 20 | 4 | 78.75 | 63 | 12.6 | 3.15 | 0.005 | 999999 | |
100 | 20 | 4 | 125 | 100 | 20 | 5.0 | 0.005 | 999999 | |
125 | 20 | 4 | 200 | 160 | 32 | 8.0 | 0.005 | 999999 | |
150 | 20 | 4 | 312.5 | 250 | 50 | 12.5 | 0.005 | 999999 | |
200 | 20 | 4 | 500 | 400 | 80 | 20 | 0.005 | 999999 | |
250 | 20 | 4 | 787 | 635 | 127 | 31.5 | 0.05 | 9999999 | |
300 | 20 | 4 | 1250 | 1000 | 200 | 50 | 0.05 | 9999999 | |
Dimensiones y peso
Especificación | L | D | D1 | H | Perno de brida | Peso |
mm | dxn | kg | ||||
50 | 200 | Φ165 | Φ125 | 253 | M16x4 | 15 |
65 | 200 | Φ185 | Φ145 | 268 | M16x4 | 15 |
80 | 225 | Φ200 | Φ160 | 284 | M16x8 | 17.5 |
100 | 250 | Φ220 | Φ180 | 295 | M16x8 | 20 |
125 | 250 | Φ250 | Φ210 | 310 | M16x8 | 22 |
150 | 300 | Φ285 | Φ240 | 339 | M20x8 | 33 |
200 | 350 | Φ340 | Φ295 | 382 | M20x8 | 45 |
250 | 400 | Φ395 | Φ350 | 433 | M20x12 | 94 |
300 | 450 | Φ445 | Φ400 | 483 | M20x12 | 114 |
Error máximo permitido
Precisión entre Q1 y Q2 ± 5%
Precisión entre Q2 y Q4 ± 2% (± 3% para agua caliente)
CONDICIONES DE TRABAJO
Temperatura de trabajo del medidor de agua fría: +0.1 ℃ ~ +50 ℃
Temperatura de trabajo del medidor de agua caliente: +0.1 ℃ ~ +90 ℃
Pérdida de carga: △ P63
Presión de trabajo≤1. 0Mpa
