Medidor electrónico de flujo de agua
WMD15 a WMD50 es un medidor de agua electrónico completo sin registros, mide agua potable fría (caliente) para aplicaciones residenciales en tamaños de 15 mm a 50 mm.
Funciones:
Adoptar la tecnología avanzada de codificación y verificación de datos, con alta fiabilidad de comunicación
Cumpliendo con EMC/ESD/EMI, los requisitos de diseño de compatibilidad electromagnética para los productos electrónicos, alcanzando el nivel líder industrial.
Cena diseño de bajo consumo de energía, sin necesidad de mantenimiento para el circuito.
Grado a prueba de agua como IP 68, adecuado para diferentes entornos complicados.
Anti-caída y anti flujo inverso.
Estructura de alta sensibilidad y alta resistencia, con larga vida útil.
Antimagnético.
Diseñado como la función de medidor de flujo.
Cumplimiento de normas
Los datos técnicos cumplen con la norma ISO 4064 Clase B, Clase C, R80, R100, R125 o R160 para instalación horizontal.
Características opcionales
*Varias longitudes y conexiones disponibles bajo petición
*Válvula antirretorno
* Opción de salida de pulso: interruptor de lengüeta; hall o placa metálica no magnética.
* Cuerpo del medidor: latón, plástico, hierro y acero inoxidable para seleccionar.
Condiciones de trabajo
Temperatura del agua: ≤50ºC para contador de agua fría
Temperatura del agua: ≤90ºC para medidor de agua caliente
Presión de agua: ≤1MPa o 1.6MPa opcional (10bar o 16bar opcional)Requisitos de instalación
*El medidor debe instalarse en posición horizontal con la dirección del flujo como lo indica la flecha lanzada en el cuerpo del medidor con el registro hacia arriba.
*La tubería debe ser enjuagado antes de la instalación. * El medidor debe estar constantemente lleno de agua durante la operación.
Error máximo permitido

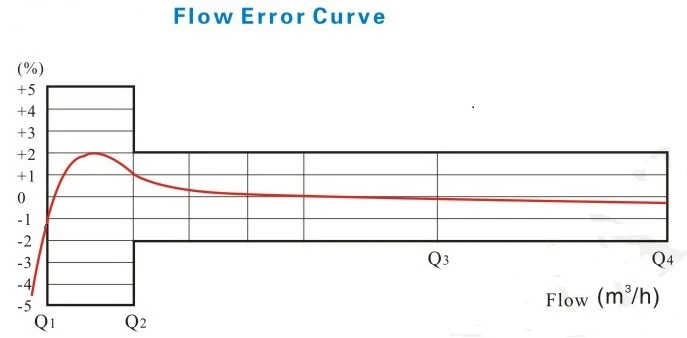

En la zona inferior desde Qmin(Q1) inclusive hasta pero excluyendo Qt (Q2) es ±5%. En la zona superior desde Qt(Q2) inclusive hasta e incluyendo Qmax(Q4) es ±2% (medidor de agua fría).
En la zona superior desde Qt(Q2) inclusive hasta e incluyendo Qmax (Q4) es ±3% (medidor de agua caliente).
Accesorios
Cada medidor de agua tiene un conjunto de acoplamientos opcionales: tubo de 2 piezas, tuerca de 2 piezas y junta de 2 piezas
PRINCIPALES DATOS TÉCNICOS Según ISO4064:2003 (Antigua Norma)
| Tamaño | Pulgada | Clase | Qmax | Qn | Qt | Qmin | Lectura mínima | Lectura máxima |
| Caudal máximo | Caudal nominal | Flujo de transición | Caudal mínimo | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 60× | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
PRINCIPALES DATOS TÉCNICOS Según ISO4064:2005 (Nueva Norma)
| DN | Milímetro | 15 | 20 | 25 | 32 | 40 | 50 |
| TAMAÑO | Pulgada | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4 (m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3 (m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2 (L/h) | 50 | 80 | 126 | 200 | 320 | 20× |
| Q1 (L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2 (L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1 (L/h) | 25 | 40 | 63 | 60× | 160 | 250 | |
| R125 | Q2 (L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1 (L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2 (L/h) | 25 | 40 | 63 | 60× | 160 | 250 |
| Q1 (L/h) | 15.62 | 25 | 39.37 | 62.5 | 60× | 156.2 | |
| Lectura mínima (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Lectura máxima (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Presión máxima (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Pérdida máxima (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Temperatura máxima | T50 | T50 | T50 | T50 | T50 | T50 | |
| Opción de salida de pulsos | interruptor de caña | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| sala | / | ||||||
| placa metálica no magnética | / | ||||||
Dimensiones y peso
| Tamaño del medidor | Longitud (L) | Ancho (B) | Altura (H) | Subproceso de conexión |
| milímetro | milímetro | D | ||
| 15 | 165/190 | 98 | 104 | G 3/4B |
| 20 | 190/195 | 98 | 106 | G 1B |
| 25 | 260/225 | 103 | 115 | G1 1/4B |
| 32 | 260/230 | 103 | 115 | G1 1/2B |
| 40 | 300/245 | 124 | 153 | G 2'B |
| 50 | 300 | 124 | 153 | G2 1/2 B |
| 280 | 165 | 175 | Brida que conecta GB 4216.4 | |
