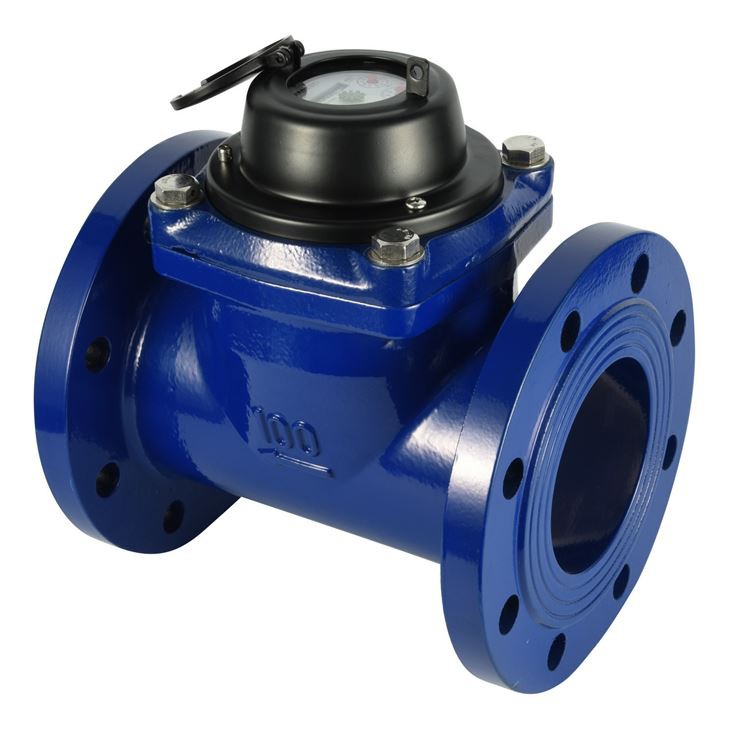

Medidor de agua Woltman (Clase B) DN 40 mm a DN 600 mm)
Solicitud
Es' un medidor de agua de elemento woltman, para la medición de altos caudales de agua potable fría que pasa por las tuberías en tamaños de 40 mm a 600 mm.
Características
* Accionamiento magnético, menor resistencia a la transmisión.
* El registro de dial seco sellado garantiza una lectura clara.
* El mecanismo de medición se puede quitar del cuerpo para su revisión, mantenimiento y reemplazo, y el cuerpo no necesita' t ser desmantelado de la tubería.
* Piezas intercambiables.
* Baja pérdida de presión. Larga vida laboral.
* Puede equiparse con un interruptor de lengüeta (el registro no puede' t rotar). Cumplimiento de normas Los datos técnicos cumplen con las normas ISO 4064 Clase B, R50, R63 y R80
Las condiciones de trabajo
Temperatura del agua: ≤50ºC para medidor de agua fría
Temperatura del agua: ≤90ºC para contador de agua caliente
Presión de agua: ≤1MPa o 1.6MPa o 4.0 MPa opcional (10bar o 16bar r 40 bar opcional)
Requerimientos de instalación
* El medidor se puede instalar en posición horizontal, vertical o inclinada.
* Se recomienda una posición horizontal con el registro hacia arriba.
* La tubería debe enjuagarse antes de la instalación.
* El medidor debe estar constantemente lleno de agua durante su funcionamiento.
Error máximo permitido
En la zona inferior desde Qmin (Q1) inclusive hasta pero excluyendo Qt (Q2) es ± 5%.
En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive es ± 2% (contador de agua fría).
En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive es ± 3% (contador de agua caliente).
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2003 (Norma antigua)
| Tamaño del medidor | Medición | Flujo máximo | Flujo nominal | Flujo de transición | Flujo mínimo | Lectura mínima | Lectura máxima | |
| mm | clase | m³/h | m³ | |||||
| 40 | B | 20 | 10 | 0.8 | 0.2 | 0.0002 | 999999 | |
| 50 | B | 30 | 15 | 3 | 0.45 | 0.0002 | 999999 | |
| 65 | B | 50 | 25 | 5 | 0.75 | 0.0002 | 999999 | |
| 80 | B | 80 | 40 | 8 | 1.2 | 0.002 | 999999 | |
| 100 | B | 120 | 60 | 12 | 1.8 | 0.002 | 999999 | |
| 125 | B | 200 | 100 | 20 | 3 | 0.002 | 999999 | |
| 150 | B | 300 | 150 | 30 | 4.5 | 0.002 | 999999 | |
| 200 | B | 500 | 250 | 50 | 7.5 | 0.002 | 999999 | |
| 250 | B | 800 | 400 | 80 | 12 | 0.002 | 999999 | |
| 300 | B | 1200 | 600 | 120 | 18 | 0.02 | 9999999 | |
| 350 | B | 1600 | 800 | 160 | 24 | 0.02 | 999999999 | |
| 400 | B | 2000 | 1000 | 200 | 30 | 0.02 | 999999999 | |
| 500 | B | 3000 | 1500 | 300 | 45 | 0.02 | 999999999 | |
| 600 | B | 6000 | 3000 | 600 | 90 | 0.02 | 999999999 | |
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2005 (nueva norma)
| Tamaño del medidor | Medición | Q4 | Q3 | Q2 | Q1 | Lectura mínima | Lectura máxima |
| mm | R | m³/h | m³ | ||||
| 40 | 63 | 20 | 16 | 0.41 | 0.25 | 0.0002 | 999999 |
| 50 | 63 | 31.25 | 25 | 0.63 | 0.40 | 0.0002 | 999999 |
| 65 | 80 | 50 | 40 | 0.80 | 0.50 | 0.0002 | 999999 |
| 80 | 80 | 78.7 | 63 | 1.26 | 0.79 | 0.002 | 999999 |
| 100 | 80 | 125 | 100 | 2.00 | 1.25 | 0.002 | 999999 |
| 125 | 80 | 200 | 160 | 3.20 | 2.00 | 0.002 | 999999 |
| 150 | 80 | 312.5 | 250 | 5.00 | 3.13 | 0.002 | 999999 |
| 200 | 63 | 500 | 400 | 10.16 | 6.35 | 0.002 | 999999 |
| 250 | 50 | 787 | 630 | 20.16 | 12.60 | 0.002 | 999999 |
| 300 | 50 | 1250 | 1000 | 32 | 20 | 0.02 | 9999999 |
| 350 | 50 | 2000 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 400 | 50 | 3125 | 1600 | 51.2 | 32 | 0.02 | 999999999 |
| 500 | 50 | 5000 | 2500 | 80 | 50 | 0.02 | 999999999 |
| 600 | 50 | 7870 | 4000 | 128 | 80 | 0.02 | 999999999 |
Dimensiones y peso
| Tamaño del medidor | Longitud L | Ancho B | Altura H | Hilo de conexión | ||
| mm | mm | D | Círculo de pernos Dia D1 | Perno de conexión | ||
| 40 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 50 | 200 | 256 | 400 | 165 | 125 | 4xM16 |
| 65 | 200 | 256 | 400 | 185 | 145 | 4xM16 |
| 80 | 225 | 276 | 400 | 200 | 160 | 8xM16 |
| 100 | 250 | 286 | 400 | 220 | 180 | 8xM16 |
| 125 | 250 | 301 | 400 | 250 | 210 | 8xM16 |
| 150 | 300 | 346 | 500 | 285 | 240 | 8xM20 |
| 200 | 350 | 373 | 500 | 340 | 295 | 8xM20 |
| 250 | 450 | 493 | 730 | 395 | 350 | 12xM20 |
| 300 | 500 | 516 | 730 | 445 | 400 | 12xM20 |
| 350 | 500 | 560 | 730 | 520 | 470 | 12xM21 |
| 400 | 600 | 631 | 830 | 565 | 515 | 16xM24 |
| 500 | 800 | 785 | 930 | 715 | 650 | 20xM30 |
| 600 | 1000 | 865 | 1030 | 840 | 770 | 20xM33 |
