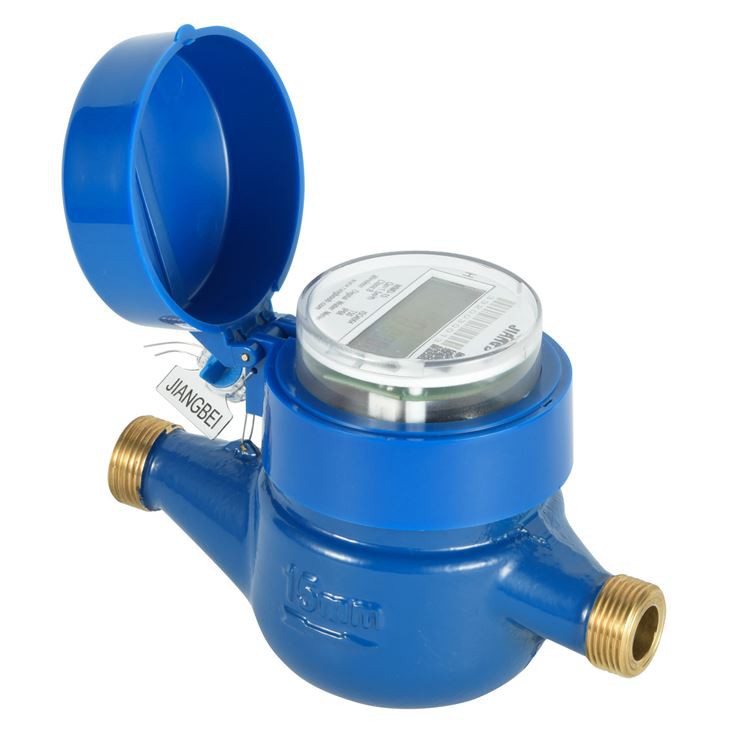

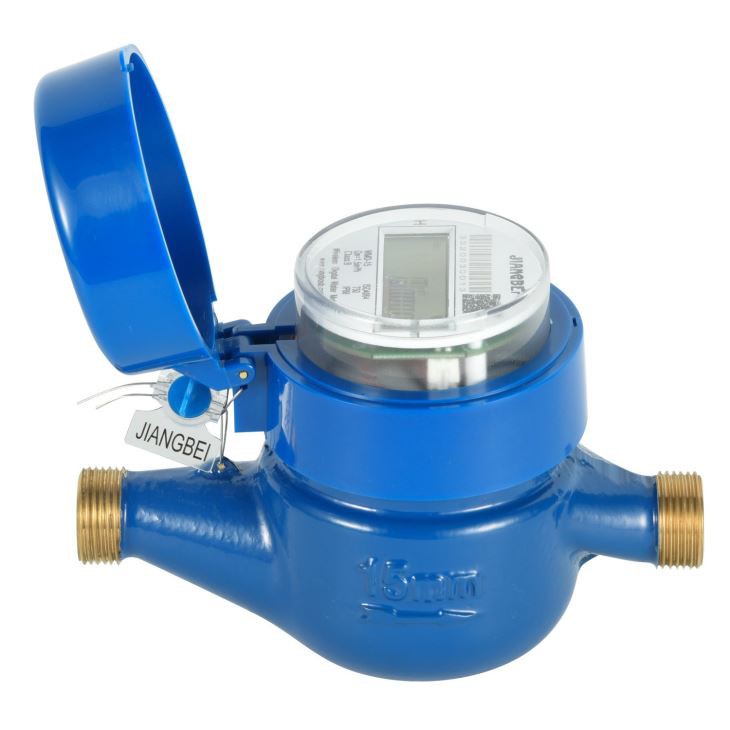

Medidor de agua electrónico
WMD15 a WMD50 es un medidor de agua electrónico completo sin registros, mide agua potable fría (caliente) para aplicaciones residenciales en tamaños de 15 mm a 50 mm. Es con lectura digital.
Características:
Adoptando la tecnología avanzada de codificación y verificación de datos, con alta confiabilidad de comunicación
Cumpliendo EMC / ESD / EMI, los requisitos de diseño de compatibilidad electromagnética para los productos electrónicos, alcanzando el nivel líder industrial.
Cena de diseño de bajo consumo de energía, sin necesidad de mantenimiento para el circuito.
Grado a prueba de agua como IP 68, adecuado para diferentes entornos complicados.
Anti-caída y anti-flujo inverso.
Estructura de alta sensibilidad y alta resistencia, con una larga vida útil.
Antimagnético.
Diseñado como función de medidor de flujo.
Cumplimiento de estándares
Los datos técnicos cumplen con las normas ISO 4064 Clase B, Clase C, R80, R100, R125 o R160 para instalación horizontal.
Características opcionales
* Varias longitudes y conexiones disponibles bajo pedido
*Válvula de retención
* Opción de salida de pulsos: interruptor de láminas; Hall o placa de metal no magnética.
* Cuerpo del medidor: Latón, plástico, hierro y acero inoxidable para seleccionar.
Las condiciones de trabajo
Temperatura del agua: ≤50ºC para medidor de agua fría Temperatura del agua: ≤90ºC para medidor de agua caliente Presión de agua: ≤1MPa o 1.6MPa opcional (10bar o 16bar opcional)
Requerimientos de instalación
* El medidor debe instalarse en posición horizontal con la dirección del flujo indicada por la flecha en el cuerpo del medidor con el registro hacia arriba.
* La tubería debe enjuagarse antes de la instalación.
* El medidor debe estar constantemente lleno de agua durante su funcionamiento.
Error máximo permitido
En la zona inferior desde Qmin (Q1) inclusive hasta pero excluyendo Qt (Q2) es ± 5%.
En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive es ± 2% (contador de agua fría).
En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive es ± 3% (contador de agua caliente).
Accesorios
Cada medidor de agua tiene un conjunto de acoplamientos opcionales: tubo de 2 piezas, tuerca de 2 piezas y junta de 2 piezas
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2003 (Norma antigua)
| Tamaño | Pulgada | Clase | Qmax | Qn | Qt | Qmin | Lectura mínima | Lectura máxima |
| Flujo maximo | Caudal nominal | Flujo de transición | Flujo mínimo | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2005 (nueva norma)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| TALLA | Pulgada | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Lectura mínima (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Lectura máxima (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Presión máxima (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Pérdida máxima (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Temperatura máxima | T50 | T50 | T50 | T50 | T50 | T50 | |
| Opción de salida de pulsos | interruptor de láminas | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| sala | / | ||||||
| placa de metal no magnética | / | ||||||
Dimensiones y peso
| Tamaño del medidor | Longitud (L) | Ancho (B) | Altura (H) | Hilo de conexión |
| mm | mm | D | ||
| 15 | 165/190 | 98 | 104 | G 3/4B |
| 20 | 190/195 | 98 | 106 | G 1B |
| 25 | 260/225 | 103 | 115 | G1 1/4B |
| 32 | 260/230 | 103 | 115 | G1 1/2B |
| 40 | 300/245 | 124 | 153 | G 2' B |
| 50 | 300 | 124 | 153 | G2 1/2 B |
| 280 | 165 | 175 | Brida de conexión GB 4216.4 | |
