Medidor de agua latón
LXSK-DY2 es un medidor de agua inteligente de tarjeta RF (inductivo) con control remoto de válvulas y función de salida de pulsos en tamaños de 15 mm a 25 mm. Mide el volumen de agua fría o agua potable que pasa a través de las tuberías.
Funciones
* Un metro, una tarjeta.
* Medidor de agua de un solo chorro de tipo seco o húmedo con control de válvula.
* Válvula de bola adoptada, accionada por motor.
* Función de prepago: el usuario paga primero. Sin pago, sin agua.
* Función de visualización de sincronización: pantalla LCD y pantalla mecánica al mismo tiempo.
* Función de alarma: La válvula se cerrará automáticamente y la pantalla LCD mostrará la información de alarma cuando la balanza sea inferior al volumen establecido.
* Escasez de batería: cuando la batería no es suficiente, la válvula se cerrará automáticamente
* Función de ataque antimagnético: el medidor de agua tiene función de protección automática. Cerrará la válvula cuando se acerque el campo magnético.
* El cuerpo del medidor puede ser de latón y plástico.
* Opción de salida de pulso: interruptor de lengüeta; sala
Cumplimiento de normas
Los datos técnicos cumplen con la norma ISO 4064 Clase B, Clase C, R80, R100, R125, R160 para instalación horizontal.
Principales parámetros técnicos
Voltaje de funcionamiento de los sensores: DC2.8 a 3.6V (hall), DC1-10V (interruptor de lengüeta)
Fuente de alimentación: batería de litio de 3.6V
Corriente de trabajo estática: estado de ≤7uA
Protección: Memoria de datos propia, y guardar datos durante más de 10 años.
Modo de instalación: Instalación horizontal
Número de sensores: 2 (doble pulso)
Temperatura del agua de trabajo: 0.1ºC a 30ºC
Pérdida de presión: ≤0.1 Mpa
Tiempo de conmutación de la válvula: 7s
Corriente de trabajo sin carga: 25 ~ 35 mA
Corriente de funcionamiento del bloque: ≥ 150Ma
Vida útil del motor: los tiempos de conmutación de la válvula son más de 5.000 veces.
Condiciones de trabajo
Temperatura del agua: ≤50ºC para contador de agua fría
Temperatura del agua: ≤90ºC para medidor de agua caliente
Presión del agua: ≤1MPa (10 bar) Humedad de trabajo:<85%>
Requisitos de instalación
*El medidor debe instalarse en posición horizontal con la dirección del flujo como lo indica la flecha lanzada en el cuerpo del medidor con el registro hacia arriba. *La tubería debe ser enjuagado antes de la instalación. * El medidor debe estar constantemente lleno de agua durante la operación.

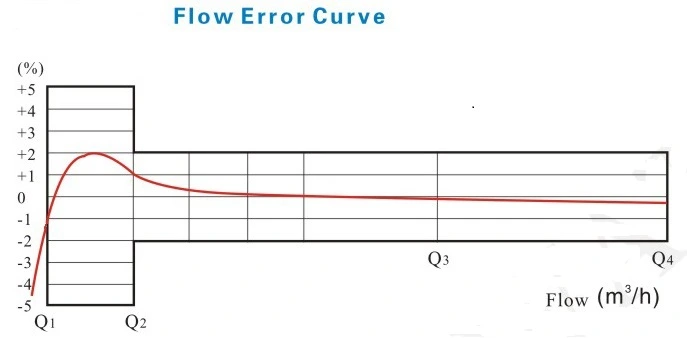

Error máximo permitido
En la zona baja desde Qmin (Q1) inclusive hasta pero excluyendo Qt (Q2) es ±5%. En la zona superior desde Qt(Q2) inclusive hasta e incluyendo Qmax(Q4) es ±2% (medidor de agua fría).
En la zona superior desde Qt (Q2) inclusive hasta e incluyendo Qmax (Q4) es ±3% (medidor de agua caliente).
Accesorios
Cada medidor de agua tiene un conjunto de acoplamientos opcionales: tubo de 2 piezas, tuerca de 2 piezas y junta de 2 piezas
PRINCIPALES DATOS TÉCNICOS Según ISO4064:2003 (Antigua Norma)
| Tamaño | Pulgada | Clase | Qmax | Qn | Qt | Qmin | Min | Máximo |
| Caudal máximo | Caudal nominal | Flujo de transición | Caudal mínimo | Lectura | Lectura | |||
| DN (mm) | m³/h | L/h | m3 | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
PRINCIPALES DATOS TÉCNICOS Según ISO4064:2014 (Nueva Norma)
| DN | Milímetro | 15 | 20 | 25 |
| TAMAÑO | Pulgada | 1/2" | 3/4" | 1" |
| Q4 (m³/h) | 3.125 | 5 | 7.875 | |
| Q3 (m³/h) | 2.5 | 4 | 6.3 | |
| R80 | Q2 (L/h) | 50 | 80 | 126 |
| Q1 (L/h) | 31.25 | 50 | 78.75 | |
| R100 | Q2 (L/h) | 40 | 64 | 100.8 |
| Q1 (L/h) | 25 | 40 | 63 | |
| R125 | Q2 (L/h) | 32 | 51.2 | 80.64 |
| Q1 (L/h) | 20 | 32 | 50.4 | |
| R160 | Q2 (L/h) | 25 | 40 | 63 |
| Q1 (L/h) | 15.62 | 25 | 39.37 | |
| Lectura mínima (m³) | 0.00005 | 0.00005 | 0.00005 | |
| Lectura máxima (m³) | 99999 | 99999 | 99999 | |
| Presión máxima (MAP) | 16 | 16 | 16 | |
| Pérdida máxima (ΔP) | 63 | 63 | 63 | |
| Temperatura máxima | T50 | T50 | T50 | |
| Opción de salida de pulsos | Vmax=24V, Imax=100mA, Pmax=2W | |||
Dimensiones y peso
| Tamaño del medidor | Largura | Ancho | Altura | Subproceso de conexión |
| Diámetro | ||||
| DN | L | B | H | |
| (mm) | milímetro | D | ||
| 15 | 110 | 79.5 | 84 | G 3/4B |
| 20 | 130 | 79.5 | 84 | G 1''B |
| 25 | 160 | 79.5 | 84 | G 1 1/4 B |
