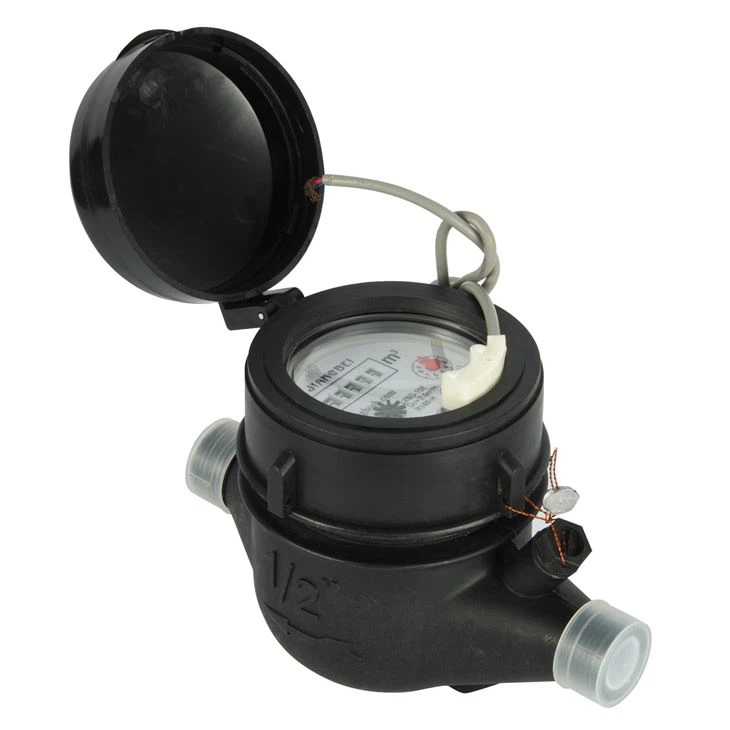

LXSGY-Es es un medidor de agua súper seco de turbina de salida de impulsos de plástico para aplicaciones residenciales en tamaños de 15 mm a 50 mm para agua fría. Es&ligero, económico, puede soportar la presión de trabajo PN16. Mientras tanto, se puede equipar previamente o con función de salida de pulsos.
Características
| N º de Modelo. | LXSGY-E |
| Diámetro nominal | 15-50 mm |
| Principio | Medidor de velocidad de agua |
| Ambiente de trabajo | Medidor de agua seca |
| Presión laboral | Mapa de 1,0 MPa o 1,60 |
| Marcar | Seco |
| R=Q3/Q1 | 80/100/125/160 |
| Clase | B/C |
| Salida de pulsos | sí |
| Marca comercial | JIANGBEI / OEM |
| Paquete de transporte | Cartón de exportación |
| Especificación | Cuerpo platic y conexiones plasticas |
| Código hs | 90282010 |
Características opcionales
* Varias longitudes y conexiones disponibles bajo pedido
*Válvula de retención
* Opción de salida de pulsos: interruptor de láminas; Hall o placa de metal no magnética.
* Cuerpo del medidor: Latón, plástico, hierro y acero inoxidable para seleccionar.
Las condiciones de trabajo
Temperatura del agua: ≤50ºC para medidor de agua fría
Presión de agua: ≤1MPa o 1.6MPa opcional (10bar o 16bar opcional)
Requerimientos de instalación
* El medidor debe instalarse en posición horizontal con la dirección del flujo indicada por la flecha en el cuerpo del medidor con el registro hacia arriba.
* La tubería debe enjuagarse antes de la instalación.
* El medidor debe estar constantemente lleno de agua durante su funcionamiento.
Error máximo permitido
En la zona inferior desde Qmin (Q1) inclusive hasta pero excluyendo Qt (Q2) es ± 5%.
En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive es ± 2% (contador de agua fría).
En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive es ± 3% (contador de agua caliente).
Accesorios
Cada medidor de agua tiene un conjunto de acoplamientos opcionales: tubo de 2 piezas, tuerca de 2 piezas y junta de 2 piezas
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2003 (Norma antigua)
| Tamaño | Pulgada | Clase | Qmax | Qn | Qt | Qmin | Lectura mínima | Lectura máxima |
| Flujo maximo | Caudal nominal | Flujo de transición | Flujo mínimo | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| C | 90 | 60 | ||||||
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
| C | 150 | 100 | ||||||
| 50 | 2" | B | 30 | 15 | 3000 | 450 | 0.00005 | 99999 |
| C | 225 | 90 | ||||||
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2014(Nuevo estándar)
| DN | Mm | 15 | 20 | 25 | 32 | 40 | 50 |
| TALLA | Pulgada | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | |
| R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 |
| Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | |
| R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 |
| Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | |
| Lectura mínima (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Lectura máxima (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Presión máxima (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | |
| Pérdida máxima (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | |
| Temperatura máxima | T50 | T50 | T50 | T50 | T50 | T50 | |
| Opción de salida de pulsos | interruptor de láminas | Vmax=24V, Imax=100mA, Pmax=2W | |||||
| sala | / | ||||||
| placa de metal no magnética | / | ||||||
Dimensiones y peso
| Tamaño del medidor | Largo | Ancho | Altura | Hilo de conexión |
| Dia | ||||
| DN | L | B | H | D |
| mm | mm | |||
| 15 | 165 | 94 | 107.5 | G 3/4B |
| 20 | 190 | 94 | 107.5 | G 1B |
| 25 | 260 | 98 | 117.5 | G1 1/4B |
| 32 | 260 | 98 | 117.5 | G1 1/2B |
| 40 | 245 | 122 | 141.5 | G 2' B |
| 50 | 300 | 130 | 150 | G2 1/2 B |
Preguntas más frecuentes
Q1. Cual es nuestra garantia?
A: 5 años de garantía. Si hay algún problema de calidad en nuestros medidores de agua, asumiremos toda la responsabilidad.
Q2. ¿Por qué elegir el medidor de agua JIANGBEI?
R: Probamos la tasa de flujo, la prueba de desmagnetización, la prueba de anti-magnetismo, la pérdida de presión, la prueba de presión máxima, la prueba de resistencia, estrictamente de acuerdo con las normas ISO 4064 y EN 14154. Además, contamos con un laboratorio de medidores de agua certificado por CNAS para asegurarnos de que nuestros medidores de agua puedan cumplir con los diferentes requisitos de los clientes.
Q3. ¿Cuáles son sus condiciones de embalaje?
R: Generalmente empacamosmedidores de aguaencartón fuerte,paleta de madera o caja de madera. Y también podemos poner su marca o LOGOTIPO en el empaque después de recibir sus cartas de autorización.
Q4. ¿Cuáles son sus condiciones de pago?
R: T / T 30% como depósito y 70% antes de la entrega o 70% contra copia del conocimiento de embarque. Nosotros' te mostraremos las fotos detus medidores de aguay paquetes antes de pagar el saldo.
Q5. ¿Cuáles son sus condiciones de entrega?
A: EXW, FOB, CFR, CIF, DDU.
Q6. ¿Qué tal su tiempo de entrega?
R: Generalmente, tomará entre 10 y 15 días después de recibir su pago por adelantado. El tiempo de entrega específico depende de los artículos y la cantidad de su pedido.en medidores de agua.
Q7. ¿Puede producir de acuerdo con elmuestras de medidores de agua?
R: Sí, podemos producir con sus muestras o dibujos técnicos. Podemos construir los moldes y los accesorios.
Q8. Pruebas todos tusmedidores de agua¿antes de la entrega?
R: Sí, tenemos una prueba del 100% antes de la entrega.
Q9.¿Cómo hace que nuestro negocio sea a largo plazo y una buena relación?
A: 1. Mantenemos buena calidad y precio competitivo.en nuestros medidores de aguapara asegurar que nuestros clientes se beneficien. 2. Respetamos a cada cliente como nuestro amigo y sinceramente hacemos negocios y nos hacemos amigos de ellos, sin importar de dónde vengan.
