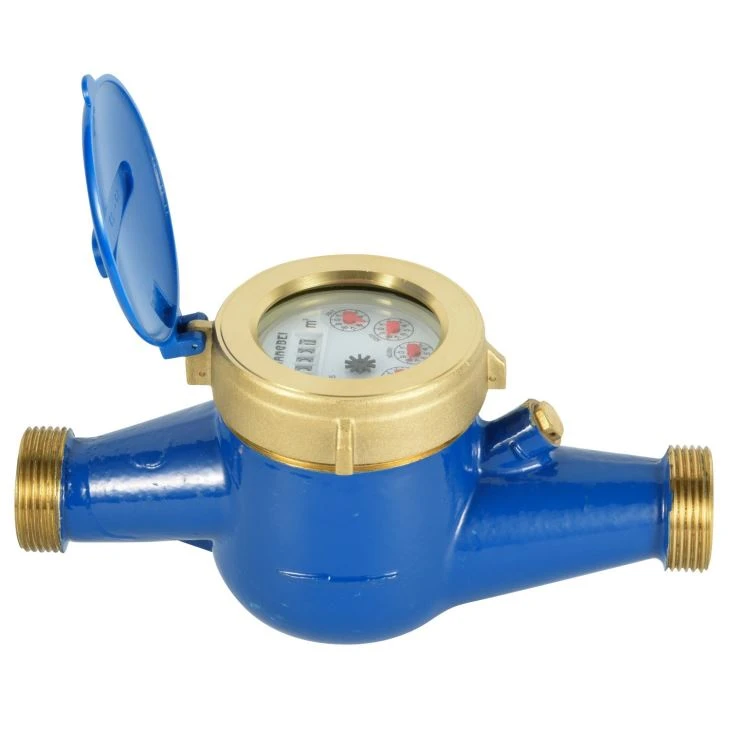

Medidor de agua de rueda de paleta Multijet de 25 mm Clase C / R160

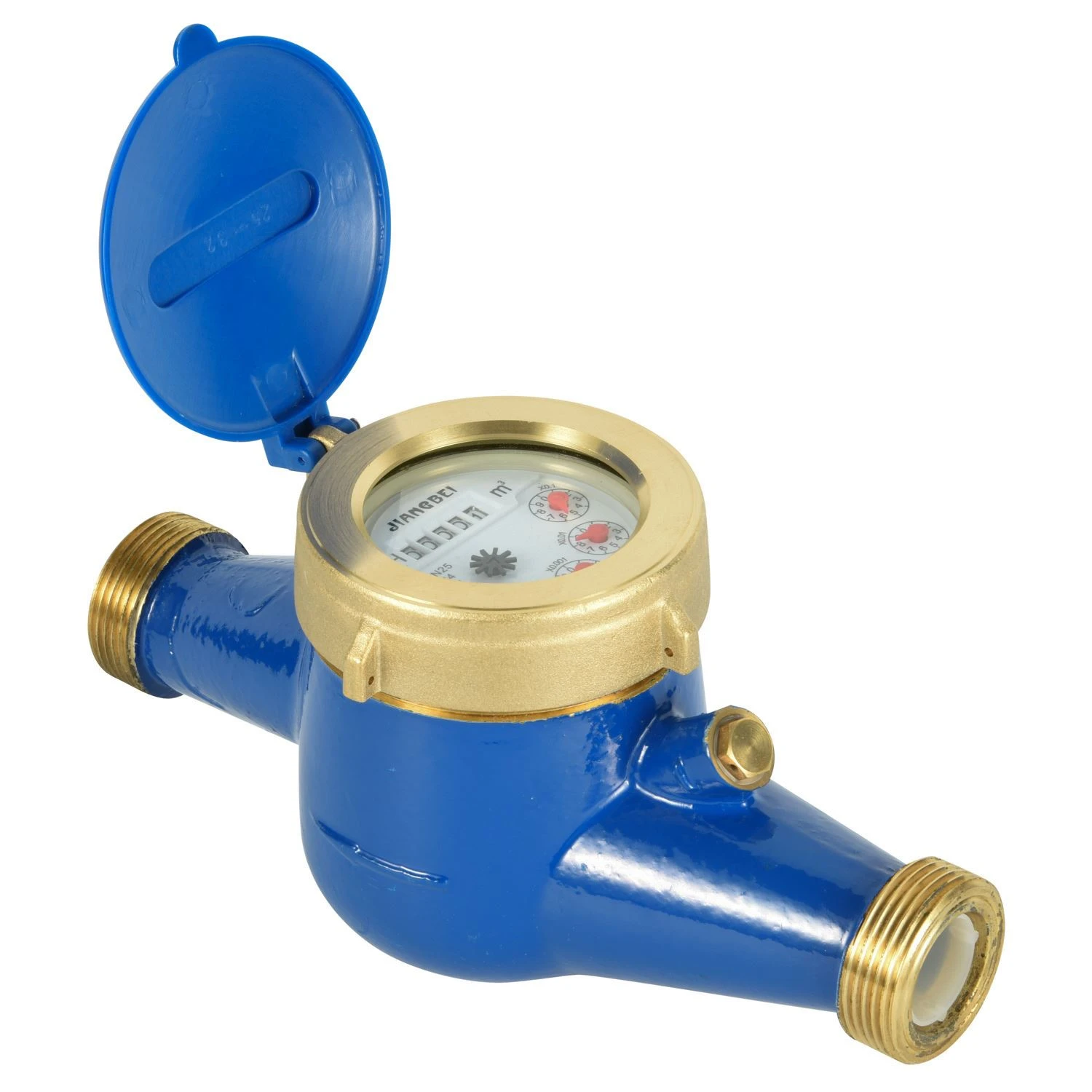

LXSG-Ees un medidor de agua súper seco de turbina para aplicaciones residenciales en tamaños de 15 mm a 65 mm para agua fría y caliente.
Características
* Unidad magnética, menor resistencia a la transmisión, resistente a las ranas.
* Escudo magnético, para protección de campo magnético externo
* El registro de esfera seca evacuado y sellado garantiza una lectura clara
* Filtro interno, filtro de entrada para seleccionar
* El registro puede ser de 5 rodillos y 4 punteros u 8 rodillos y 1 puntero.
Cumplimiento de normas
Los datos técnicos cumplen con las normas ISO 4064 Clase B, Clase C, R80, R100, R125 o R160 para instalación horizontal.
Características opcionales
* Varias longitudes y conexiones disponibles bajo pedido
*Válvula de retención
* Cuerpo del medidor: Latón, plástico, hierro y acero inoxidable para seleccionar.
* Salida de pulsos preequipada (interruptor de láminas; pasillo o placa de metal no magnética).
Las condiciones de trabajo
Temperatura del agua: ≤50ºC para medidor de agua fría
Temperatura del agua: ≤90ºC para contador de agua caliente
Presión de agua: ≤1MPa o 1.6MPa opcional (10bar o 16bar opcional)
Requerimientos de instalación
* El medidor debe instalarse en posición horizontal con la dirección del flujo indicada por la flecha en el cuerpo del medidor con el registro hacia arriba.
* La tubería debe lavarse antes de la instalación.
* El medidor debe estar constantemente lleno de agua durante su funcionamiento.
Error máximo permitido
En la zona inferior desde Qmin (Q1) inclusive hasta pero excluyendo Qt (Q2) es ± 5%.
En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive está ± 2% （contador de agua fría）.
En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive es ± 3% (contador de agua caliente).
Accesorios
Cada medidor de agua tiene un conjunto de acoplamientos opcionales: tubo de 2 piezas, tuerca de 2 piezas y junta de 2 piezas
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2003 (Norma antigua)
Talla | Pulgada | Clase | Qs | Qp | Qt | Qmin | Lectura mínima | Lectura máxima |
Flujo de sobrecarga | Caudal nominal | Flujo de transición | Flujo mínimo | |||||
DN (mm) | m³/h | L/h | m³ | |||||
15 | 1/2" | A | 3 | 1.5 | 150 | 60 | 0.00005 | 99999 |
B | 120 | 30 | ||||||
C | 22.5 | 15 | ||||||
20 | 3/4" | A | 5 | 2.5 | 250 | 100 | 0.00005 | 99999 |
B | 200 | 50 | ||||||
C | 37.5 | 25 | ||||||
25 | 1" | A | 7 | 3.5 | 350 | 140 | 0.00005 | 99999 |
B | 280 | 70 | ||||||
C | 52.5 | 35 | ||||||
32 | 11/4" | A | 12 | 6 | 600 | 240 | 0.00005 | 99999 |
B | 480 | 120 | ||||||
C | 90 | 60 | ||||||
40 | 11/2" | A | 20 | 10 | 1000 | 400 | 0.00005 | 99999 |
B | 800 | 200 | ||||||
50 | 2" | A | 30 | 15 | 4500 | 1200 | 0.00005 | 99999 |
B | 3000 | 450 | ||||||
65 | 2 1/2" | A | 50 | 25 | 7500 | 2000 | 0.00005 | 99999 |
B | 5000 | 750 | ||||||
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2014 （Nuevo estándar）
DN | Mmm | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
TALLA | Pulgada | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 2 1/2" |
Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | 31.25 | 50 | |
Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | |
R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 | 500 | 800 |
Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | 312.5 | 500 | |
R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 | 400 | 640 |
Q1(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 | |
R125 | Q2(L/h) | 32 | 51.2 | 80.64 | 128 | 204.8 | 320 | 512 |
Q1(L/h) | 20 | 32 | 50.4 | 80 | 128 | 200 | 320 | |
R160 | Q2(L/h) | 25 | 40 | 63 | 100 | 160 | 250 | 400 |
Q1(L/h) | 15.62 | 25 | 39.37 | 62.5 | 100 | 156.2 | 250 | |
Lectura mínima (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
Lectura máxima (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | 99999 | |
Presión máxima (MAP) | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |
Pérdida máxima (ΔP) | 63 | 63 | 63 | 63 | 63 | 63 | 63 | |
Temperatura máxima | T50 | T50 | T50 | T50 | T50 | T50 | T50 | |
Opción de salida de pulsos | interruptor de láminas | Vmax=24V, Imax=100mA, Pmax=2W | ||||||
salón | / | |||||||
placa de metal no magnética | / | |||||||
Dimensiones y peso
Tamaño del medidor | Longitud (l) | Ancho (B) | Altura (H) | Hilo de conexión |
mm | mm | D | ||
15 | 165/190 | 98 | 104 | G 3/4B |
20 | 190/195 | 98 | 106 | G 1B |
25 | 260/225 | 103 | 115 | G1 1/4B |
32 | 260/230 | 103 | 115 | G1 1/2B |
40 | 300/245 | 124 | 153 | G 2' B |
50 | 300 | 124 | 153 | G2 1/2 B |
280 | 165 | 175 | Brida de conexión GB 4216.4 | |
65 | 280 | 165 | 179 | |
