Medidor de agua volumétrico Clase C

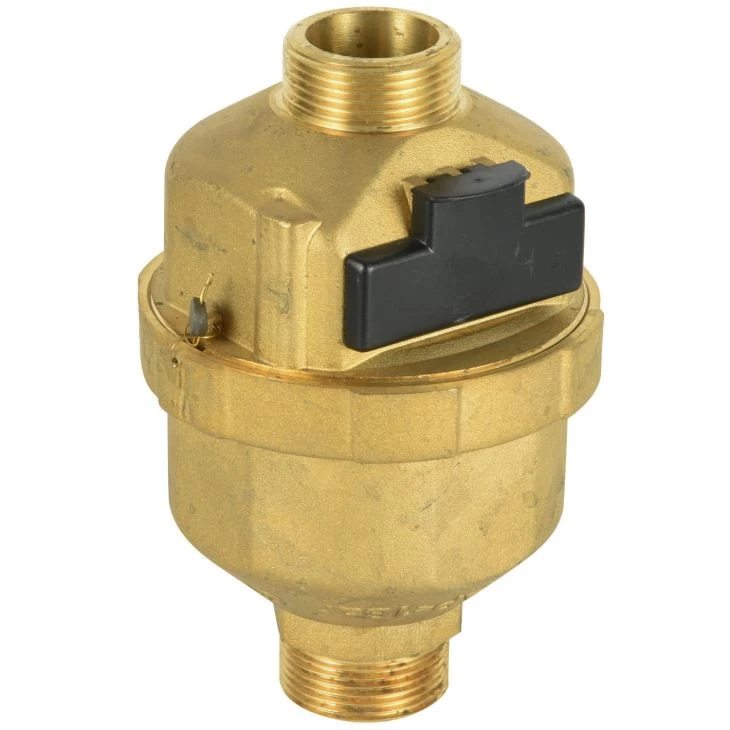

LXH es un medidor de agua de pistón rotativo de latón con transmisión mecánica y registro sellado por líquido, para aplicaciones residenciales en tamaños de 15 mm a 25 mm para agua fría.
Funciones
* Garantiza una alta sensibilidad y un registro preciso en un amplio rango de flujo.
* Movimiento de transmisión mecánica con la máxima fiabilidad; sin influencia del campo magnético externo.
* Registro sellado con líquido. Los rodillos están protegidos por un líquido especial, encapsulado en agua, que garantiza una lectura de limpieza en cualquier condición de funcionamiento.
* Cuerpo resistente a la corrosión
* Bajo caudal de arranque.
* Adecuado para cualquier instalación de posición.
* Válvula interna de retorno para evitar el caudal de reserva.
* Colador interno. Cumplimiento de la norma Los datos técnicos se ajustan a la norma ISO 4064 Clase C, R160, R200.
Características opcionales
* Cuerpo del medidor: latón, acero inoxidable y plástico.
* Salida de pulso preequipada (lista para lectura remota) para la opción.
*El dispositivo de salida Pulse consta de una carcasa de plástico con interruptor Reed, y un cable de 1,5 m con 2 núcleos en rojo y negro.
* Datos eléctricos: Vmax = 24AC / DC, Imax = 0,01A
* Capacidad de la salida de pulso o salida de pulso preequipada: Tamaño Dn15 y Dn20 y Dn25, Capacidad del emisor de pulsos 1 litro / 2pulses)
Condiciones de trabajo
Temperatura del agua: ≤50ºC para contador de agua fría
Presión de agua: ≤1MPa o 1.6MPa opcional (10bar o 16bar opcional)
Requisitos de instalación
* El medidor se puede instalar en cualquier posición.
* La tubería debe ser enjuagado antes de la instalación.
* El medidor debe estar constantemente lleno de agua durante la operación.
* El medidor debe instalarse con la dirección del flujo como lo indica la flecha lanzada en el cuerpo del medidor.
Error máximo permitido
En la zona inferior desde Qmin(Q1) inclusive hasta pero excluyendo Qt (Q2) es ±5%.
En la zona superior desde Qt(Q2) inclusive hasta e incluyendo Qmax(Q4) es ±2% (medidor de agua fría).
En la zona superior desde Qt(Q2) inclusive hasta e incluyendo Qmax (Q4) es ±3% (medidor de agua caliente).
Accesorios Cada medidor de agua tiene un conjunto de acoplamientos opcionales: tubo de 2 piezas, tuerca de 2 piezas y junta de 2 piezas.
PRINCIPALES DATOS TÉCNICOS Según ISO4064:2003 (Antigua Norma)
| Tamaño | Clase | Qmax | Qn | Qt | Qmin | Lectura mínima | Lectura máxima |
| caudal máximo | Caudal nominal | Flujo de transición | Caudal mínimo | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | C | 3 | 1.5 | 22.5 | 15 | 0.00002 | 9,999 |
| D | 17.2 | 11.2 | |||||
| 20 | C | 5 | 2.5 | 37.5 | 25 | 0.00002 | 9,999 |
| D | 28.7 | 18.7 | |||||
| 25 | C | 7 | 3.5 | 52.5 | 35 | 0.00002 | 9,999 |
| D | 40.18 | 26.18 | |||||
PRINCIPALES DATOS TÉCNICOS Según ISO4064:2014 (Nueva Norma)
| Tamaño | Clase | P4 | P3 | P2 | P1 | Lectura mínima | Lectura máxima |
| Caudal máximo | Caudal nominal | Flujo de transición | Caudal mínimo | ||||
| DN (mm) | m³/h | L/h | m³ | ||||
| 15 | R160 | 3.125 | 2.5 | 25 | 15.625 | 0.00002 | 9,999 |
| R200 | 20 | 12.5 | |||||
| 20 | R160 | 5 | 4 | 40 | 25 | 0.00002 | 9,999 |
| R200 | 32 | 20 | |||||
| 25 | R160 | 7.875 | 6.3 | 63 | 39.375 | 0.00002 | 9,999 |
| R200 | 50.4 | 31.5 | |||||
Dimensiones y peso
| Tamaño del medidor | Longitud (L) | Longitud (L1) | Ancho (W) | Subproceso de conexión |
| milímetro | milímetro | D | ||
| 15 | 115 | 209 | 91 | G 3/4B |
| 20 | 130 | 234 | 96 | G 1B |
| 25 | 170 | 290 | 112 | G 1 1/4B |
L1: la longitud total con conexión y la junta sin compresión.
