Aplicación
Está diseñado para medir agua potable (caliente) fría en entornos residenciales
Normas
Cumple con: ISO 4064 (equivalente a GB/T778-2007), MID14154
Funciones
● instalación Vertical
● Multi-jet
● tipo C, tipo E (seco o húmedo) y opciones de tipo F (llenos de líquido)
● a partir de flow≤2L/h
● Disponible por metros de alta sensibilidad.
Flujo de datos técnicos
mm | Q3/Q1 | Q4 | Q3 | Q2 | Q1 | Min | máximo |
m³/h | L. / h | ³ de m | |||||
15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 0.00005 | 99999 |
100 | 40 | 25 | |||||
20 | 80 | 5.0 | 4.0 | 80 | 50 | 0.00005 | 99999 |
100 | 64 | 40 | |||||
25 | 80 | 7.875 | 6.3 | 126 | 78.75 | 0.00005 | 99999 |
100 | 100.8 | 63 | |||||

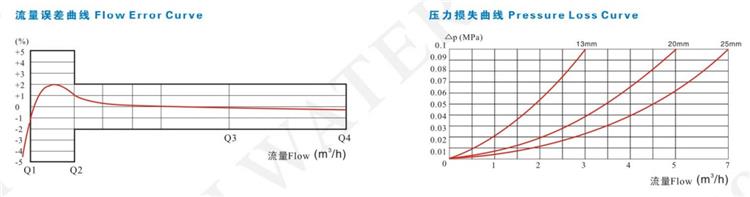

Error máximo permisible
Precisión entre Q1 y Q2±5%
Precisión entre Q2 y Q4±2% (±3% para agua caliente)
Dimensiones y peso
TIPO | mm | Longitud | Ancho | Altura | Hilo conductor | Peso |
mm | D | kg | ||||
LXSL-15 | 15 | 144 | 98 | 100 | G¾B | 1.6 |
LXSL-20 | 20 | 152 | 98 | 100 | B G1 | 1.8 |
LXSL-25 | 25 | 164 | 104 | 105 | G1¼B | 2.4 |
CONDICIÓN DE TRABAJO
Temperatura para contador de agua fría de trabajo: + 0.1℃ ~ + 50 ° c
Temperatura para agua caliente medidor de trabajo: + 0.1℃ ~ + 90℃
Cabeza loss△P63
Trabajo pressure≤1. 0MPa
