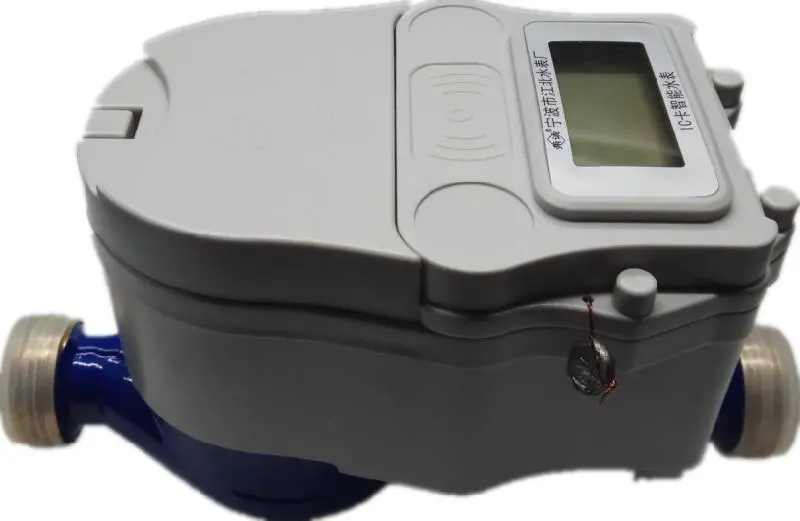

Medidor de agua inteligente RF
LXSK-E3 es un medidor de agua inteligente de tipo impermeable inductivo en tamaños de 15 mm a 40 mm. Mide el volumen de agua fría o agua potable que pasa por las tuberías.
Características
* El grado de resistencia al agua puede ser IP 68.
* Las partes mecánicas están separadas de las partes electrónicas, para un fácil mantenimiento.
* Un metro, una tarjeta.
* Medidor de agua de chorro múltiple tipo seco o húmedo con control de válvula.
* Válvula de bola adoptada, impulsada por motor.
* Función de prepago: el usuario paga primero. Sin pago, sin agua.
* Función de visualización de sincronización: pantalla LCD y pantalla mecánica al mismo tiempo.
* Función de alarma: la válvula se cerrará automáticamente y la pantalla LCD mostrará la información de alarma cuando el saldo sea menor que el volumen determinado.
* Escasez de batería: cuando la batería no es suficiente, la válvula se cerrará automáticamente
* Función de ataque antimagnético: el medidor de agua tiene una función de protección automática. Cerrará la válvula cuando se acerque el campo magnético.
* El cuerpo del medidor puede ser de latón y plástico.
* Opción de salida de pulsos: interruptor de láminas; sala
Cumplimiento de estándares
Los datos técnicos cumplen con la norma ISO 4064 Clase B, R80, R100 para instalación horizontal.
Parámetros técnicos principales
Voltaje de trabajo de los sensores: DC2.8 a 3.6V (hall), DC1-10V (interruptor de lengüeta) Fuente de alimentación: Batería de litio de 3.6V Corriente de trabajo estática: ≤7uA Protección de estado: Memoria de datos personales y guardar datos durante más de 10 años . Modo de instalación: Instalación horizontal Número de sensores: 2 (doble pulso) Temperatura del agua de trabajo: 0.1ºC a 30ºC Pérdida de presión: ≤0.063MPa Válvula' s tiempo de conmutación: 7s Corriente de trabajo sin carga: 25 ~ 35 mA Corriente de funcionamiento del bloque: ≥ 150 mA Vida útil del motor: los tiempos de conmutación de la válvula son más de 5.000 veces.
Las condiciones de trabajo
Temperatura del agua: ≤50ºC para medidor de agua fría
Temperatura del agua: ≤90ºC para contador de agua caliente
Presión del agua: ≤1MPa (10 bar) Humedad de trabajo:<>
Requerimientos de instalación
* El medidor debe instalarse en posición horizontal con la dirección del flujo indicada por la flecha en el cuerpo del medidor con el registro hacia arriba. * La tubería debe enjuagarse antes de la instalación. * El medidor debe estar constantemente lleno de agua durante su funcionamiento.
Error máximo permitido
En la zona inferior desde Qmin (Q1) inclusive hasta pero excluyendo Qt (Q2) es ± 5%. En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive es ± 2% (contador de agua fría).
En la zona superior desde Qt (Q2) inclusive hasta Qmax (Q4) inclusive es ± 3% (contador de agua caliente).
Accesorios
Cada medidor de agua tiene un conjunto de acoplamientos opcionales: tubo de 2 piezas, tuerca de 2 piezas y junta de 2 piezas
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2003 (Norma antigua)
| Tamaño | Pulgada | Clase | Qmax | Qn | Qt | Qmin | Lectura mínima | Lectura máxima |
| Flujo maximo | Caudal nominal | Flujo de transición | Flujo mínimo | |||||
| DN (mm) | m³/h | L/h | m³ | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| 32 | 11/4" | B | 12 | 6 | 480 | 120 | 0.00005 | 99999 |
| 40 | 11/2" | B | 20 | 10 | 800 | 200 | 0.00005 | 99999 |
PRINCIPALES DATOS TÉCNICOS Según ISO4064: 2014(Nuevo estándar)
| DN | Mm | 15 | 20 | 25 | 32 | 40 |
| TALLA | Pulgada | 1/2" | 3/4" | 1" | 11/4" | 11/2" |
| Q4(m³/h) | 3.125 | 5 | 7.875 | 12.5 | 20 | |
| Q3(m³/h) | 2.5 | 4 | 6.3 | 10 | 16 | |
| R80 | Q2(L/h) | 50 | 80 | 126 | 200 | 320 |
| Q1(L/h) | 31.25 | 50 | 78.75 | 125 | 200 | |
| R100 | Q2(L/h) | 40 | 64 | 100.8 | 160 | 256 |
| Q1(L/h) | 25 | 40 | 63 | 100 | 160 | |
| Lectura mínima (m³) | 0.00005 | 0.00005 | 0.00005 | 0.00005 | 0.00005 | |
| Lectura máxima (m³) | 99999 | 99999 | 99999 | 99999 | 99999 | |
| Presión máxima (MAP) | 16 | 16 | 16 | 16 | 16 | |
| Pérdida máxima (ΔP) | 63 | 63 | 63 | 63 | 63 | |
| Temperatura máxima | T50 | T50 | T50 | T50 | T50 | |
| Opción de salida de pulsos | interruptor de láminas | |||||
| sala | ||||||
Dimensiones y peso
| Tamaño del medidor | Largo | Ancho | Altura | Hilo de conexión |
| Dia | ||||
| DN | L | W | H | D |
| mm | mm | |||
| 15 | 165 | 86 | 116 | G 3/4B |
| 20 | 195 | 86 | 116 | G 1B |
| 25 | 225 | 86 | 116 | G1 1/4B |
| 32 | 225 | 86 | 116 | G1 1/2B |
| 40 | 360 | 115 | 225 | G 2' B |
1,25 años&# 39, experiencia en la fabricación de diferentes tipos de medidores de agua, con un estricto sistema de gestión de ISO 9001, ISO14001 e ISO 45001.
2. Garantía de 3 años&# 39. Si ha encontrado algún problema de calidad con nuestro medidor de agua JIANGBEI, infórmenos. ¡Se le proporcionará un servicio postventa rápido y bueno!
3.El medidor de agua JIANGBEI se fabrica exactamente de acuerdo con la norma ISO 4064 / CE / EN 14154 (MID) / OIML R49, y ahora estamos solicitando la certificación MID.
4. JIANGBEI tiene el laboratorio de pruebas para medidores de agua, que puede probar el medidor de agua caliente en diferentes temperaturas, diferentes presiones, diferentes posiciones, etc. Ahora estamos solicitando la certificación CNAS para ello.
5.JIAGBEI tiene el banco de pruebas automático para medidores de agua Woltman en tamaños de 50 mm a 600 mm, que son los medidores de agua más potentes por peso, volumen y comparación.
6. Puede verificar las pruebas o los resultados de cada medidor de agua en línea mediante el banco de pruebas automático único recientemente diseñado de JIANGBEI.
7.De acuerdo con los diferentes requisitos de su proyecto, JIANGBEI le brindará la mejor solución de medidores de agua caliente por parte de su equipo técnico profesional y una larga experiencia en el campo de medidores de agua.
¡Confía en mí! Quedará satisfecho con nuestro perfecto medidor de agua y servicio posventa, y nunca recibirá quejas de sus clientes.
